Une goupille à dégagement rapide est conçue pour un montage et un démontage rapides et pratiques. Cependant, lorsqu"il reste bloqué, la maintenance peut devenir difficile et les temps d"arrêt des équipements peuvent augmenter.
Les causes courantes incluent la corrosion, la contamination, les charges latérales, le désalignement, les dommages de surface et la défaillance du mécanisme de verrouillage interne. Identifier la cause est essentiel avant de tenter la suppression.
La sécurité passe avant tout : arrêtez l'équipement, sécurisez les composants connectés et suivez la procédure de maintenance applicable avant de travailler sur une goupille coincée. Ne forcez jamais une goupille hors d’un assemblage qui supporte encore une charge incontrôlée.
Dans ce guide, nous expliquons pourquoi les broches à dégagement rapide se coincent, comment aborder le problème en toute sécurité et comment choisir un remplacement approprié.
Table des matières
Les broches à dégagement rapide utilisent différentes conceptions de verrouillage, notamment des détentes à ressort et des mécanismes de verrouillage à bille. La saleté, la corrosion, les charges mécaniques ou les composants endommagés peuvent interférer avec le fonctionnement normal.
L"humidité, le sel, les produits chimiques et l"exposition à l"extérieur peuvent provoquer de la corrosion sur une broche ou à l"intérieur de son trou de réception. Les produits de corrosion peuvent augmenter la friction et rendre le retrait difficile.
La poussière, le sable, les particules métalliques et autres débris peuvent également interférer avec le mouvement des composants internes. Dans les goupilles de verrouillage à bille à bouton-poussoir, la contamination peut empêcher les billes de verrouillage ou la broche interne de se déplacer librement.
Des métaux différents peuvent subir une corrosion galvanique lorsqu"ils sont connectés électriquement en présence d"un électrolyte. L"étendue de la corrosion dépend des matériaux et des conditions environnementales.
Que vérifier :
Rouille, dépôts ou décoloration visibles.
Saleté autour de l’arbre de la goupille ou du trou de réception.
Un bouton ou un mécanisme de déclenchement qui bouge anormalement.
Exposition environnementale pouvant nécessiter un matériau ou une finition protectrice différente.
Une goupille peut devenir difficile à retirer lorsque les composants connectés se pressent contre son arbre. Cela peut se produire lorsque le joint supporte une charge, que le support est mal aligné ou que la structure environnante s"est déformée.
Une goupille pliée peut se coincer contre la paroi du trou même après que la charge externe a été supprimée. Tirer plus fort peut endommager la poignée ou l"équipement connecté.
Ne présumez pas que chaque goupille coincée est pliée. Inspectez l’assemblage et déterminez si la charge, l’alignement, l’état de la goupille ou le trou de réception en sont responsables.
Le grippage est une forme d’usure adhésive qui peut se produire lorsque des surfaces métalliques glissent les unes contre les autres sous pression. Le matériau peut se transférer entre les surfaces, créant des zones rugueuses, du métal surélevé ou des bavures.
Certaines combinaisons de matériaux sont plus sujettes au grippage que d’autres. L’état de surface, la lubrification, la pression de contact et l’ajustement entre la goupille et le trou de réception peuvent tous affecter le risque.
Si l"arbre ou le trou présente des rayures visibles, un matériau surélevé ou d"autres dommages, arrêtez les tentatives de retrait répétées. Les composants endommagés peuvent nécessiter une inspection ou un remplacement.
Les broches à dégagement rapide doivent pénétrer dans les trous alignés sans force excessive. Si les trous sont décalés, la goupille peut s"accrocher sur un bord ou se coincer entre les pièces connectées.
Forcer une goupille dans un joint mal aligné peut endommager l"arbre, déformer le trou ou créer des bavures qui rendent le retrait ultérieur plus difficile.
Avant l"insertion, vérifiez que les composants connectés sont correctement positionnés et pris en charge. Utilisez la méthode d"alignement approuvée par le fabricant de l"équipement plutôt que de forcer la goupille en place.
Une goupille de verrouillage à bille peut ne pas se libérer si son bouton, son ressort, sa broche ou ses billes de verrouillage sont endommagés ou obstrués. Une goupille de détente peut également devenir difficile à utiliser si son mécanisme à ressort est usé ou contaminé.
Les signes d’avertissement possibles comprennent :
Le bouton ne bouge pas normalement.
Les billes de verrouillage ne se rétractent pas comme prévu.
Le mécanisme de déclenchement semble lâche ou ne répond pas.
La broche ne se verrouille plus correctement après son insertion.
Ne comptez pas sur une goupille dont le mécanisme de verrouillage est endommagé ou peu fiable. Retirez-le du service et suivez les instructions d"inspection ou de remplacement du fabricant.

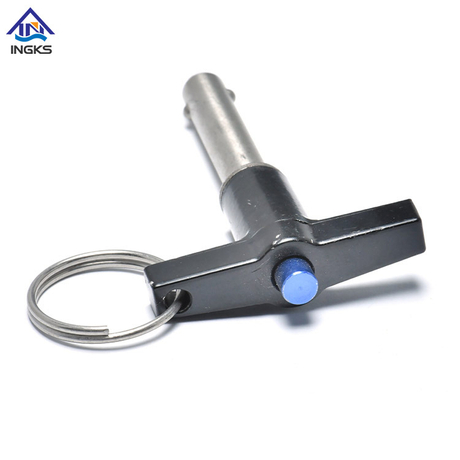

Exemple : Une goupille de verrouillage à bille à dégagement rapide d'une poignée à bouton annulaire. Voir la gamme de produits INGKS Quick Release Pin.
La méthode de retrait correcte dépend de la raison pour laquelle la goupille est coincée, de la conception de l"équipement et des conséquences d"une perturbation du joint. Commencez par une évaluation de la sécurité au lieu d’appliquer immédiatement plus de force.
Arrêtez l"équipement et suivez la procédure de verrouillage et d"isolement applicable. Fixez les composants mobiles et soutenez le joint comme spécifié par le fabricant de l’équipement.
Une goupille peut porter une charge même lorsque l"équipement semble stationnaire. Ne le retirez pas tant que les risques de charge et de mouvement n"ont pas été évalués et contrôlés.
Gardez les mains éloignées des points de pincement et ne travaillez pas sous des composants non pris en charge.
Lorsque la procédure de l"équipement le permet, ajustez ou soutenez les composants connectés pour relâcher la pression sur la broche.
Vérifiez si les trous sont alignés et si le support ou le récepteur environnant a bougé ou déformé. N"utilisez pas de levier improvisé et ne tirez pas plus fort contre une articulation qui pourrait encore être sous charge.
Si la goupille reste coincée ou si sa libération risque de provoquer le déplacement soudain d"un composant, arrêtez-vous et faites appel à une assistance de maintenance qualifiée.
Vérifiez les pièces accessibles pour déceler de la rouille, des débris, des courbures visibles, des bavures, des dommages à la poignée ou un mouvement anormal des boutons.
Si le mécanisme de déverrouillage ne fonctionne pas comme prévu, ne présumez pas que tirer sur la poignée rétractera les billes de verrouillage. Le mécanisme pourrait être endommagé ou obstrué.
Comparez la broche avec les informations sur le produit ou le dessin du fabricant lorsqu"il est disponible. Cela permet d"identifier la conception du verrouillage et la procédure de maintenance appropriée.
Si une corrosion est suspectée et que la procédure de l"équipement le permet, un produit pénétrant approuvé peut aider à détacher la corrosion aux interfaces accessibles.
Suivez les instructions du produit et laissez le temps d"application recommandé. Vérifiez la compatibilité avec les joints, les plastiques, les revêtements et les composants à proximité avant d"appliquer tout produit chimique.
Un produit pénétrant ne peut pas réparer un arbre plié, un trou endommagé ou un mécanisme interne défaillant. Si l’épingle reste coincée, ne répétez pas le même traitement sans réévaluer la cause.
N"utilisez pas de force de traction excessive, de martelage incontrôlé, de torche ou de perçage comme méthodes de retrait générales. Ces actions peuvent endommager la broche, le récepteur, les pièces traitées thermiquement, les composants à proximité ou la structure environnante.
L"élimination destructive doit être effectuée uniquement par du personnel qualifié utilisant une procédure approuvée pour l"équipement spécifique. La procédure doit tenir compte de l"intégrité structurelle, de l"énergie stockée, des services à proximité et du risque d"endommagement du trou de réception.
Après le retrait, inspectez la broche et les composants correspondants avant de remettre l"équipement en service. Remplacez les pièces endommagées et vérifiez que le mécanisme de verrouillage fonctionne correctement.
Remplacer une goupille coincée par un modèle inadapté peut permettre au même problème de se reproduire. Sélectionnez le remplacement en fonction de la conception réelle du joint, des conditions de fonctionnement et des spécifications vérifiées du produit.
Le diamètre de la goupille doit être adapté au trou de réception et à l"ajustement requis. La longueur de la poignée doit s"adapter à l"épaisseur des composants connectés selon le dessin dimensionnel du fabricant.
Ne sélectionnez pas une épingle plus longue ou plus courte en fonction uniquement de son apparence. Un ajustement incorrect peut affecter l"engagement, le mouvement ou la fonction de verrouillage prévue.
Tenez compte de l’humidité, de l’exposition au sel, des produits chimiques, de la température, de l’usure et des performances mécaniques requises.
L"acier inoxydable, l"acier au carbone et d"autres alliages ont des propriétés différentes. Les performances réelles dépendent de la qualité précise, du traitement thermique, de la finition, de la conception et des conditions de service.
Ne présumez pas qu"une étiquette de matériau établit à elle seule la capacité de charge ou la résistance à la corrosion d"une goupille. Confirmez les spécifications exactes auprès du fabricant.
Vérifiez les charges nominales du fabricant et les conditions d"installation prévues. Les facteurs pertinents peuvent inclure le diamètre de la broche, le matériau, le traitement thermique, le nombre de plans de cisaillement, les conditions de support, la direction de la charge et les composants connectés.
N"appliquez pas de facteur de sécurité universel et ne répartissez pas une charge uniformément entre les plans de cisaillement sans valider la conception réelle du joint. Pour les équipements critiques pour la sécurité, utilisez la norme d’ingénierie applicable et l’examen de conception qualifié.
Choisissez un mécanisme de verrouillage adapté à l’application et à la rétention requise. Les goupilles de verrouillage à bille et les goupilles de détente n"offrent pas un comportement de verrouillage identique, elles ne doivent donc pas être considérées comme interchangeables sans vérifier les exigences de conception.
La poignée doit s"adapter à l"espace disponible et permettre la méthode de fonctionnement prévue. La forme du manche ne détermine pas à elle seule la résistance ou l’adéquation de la goupille.
Explorez les broches à dégagement rapide INGKS pour comparer les modèles disponibles. Pour un exemple spécifique, voir la goupille de verrouillage à bille à dégagement rapide de la poignée à bouton annulaire INGKS..
Vérifiez le dessin du fabricant pour les dimensions réelles et les points de référence avant de confirmer un remplacement.
La maintenance préventive permet d"identifier les problèmes d"usure et de fonctionnement avant qu"ils n"entraînent un arrêt de l"équipement.
Inspectez régulièrement : vérifiez la corrosion, les rayures, la déformation, les poignées desserrées et les dommages au mécanisme de verrouillage.
Gardez les composants propres : éliminez la contamination en utilisant une méthode compatible avec la broche et l'équipement.
Utilisez une lubrification approuvée : suivez les instructions du fabricant concernant le type de lubrifiant, la quantité et la fréquence d'application.
Vérifiez l'alignement : vérifiez que les trous correspondants sont alignés et que la goupille entre sans force excessive.
Évitez les surcharges : utilisez la goupille dans ses limites nominales et inspectez le joint en cas de surcharge ou d'impact.
Remplacez les broches endommagées : Ne remettez pas en service les broches dont l'arbre est plié ou les mécanismes de verrouillage peu fiables.
Passez en revue les spécifications : si le collage se produit de manière répétée, réévaluez l'ajustement, le matériau, la conception du verrouillage, l'environnement et les conditions de chargement réelles.
Une goupille à dégagement rapide peut rester coincée en raison de la corrosion, d"une contamination, d"une charge latérale, d"un désalignement, d"un dommage de surface ou d"un mécanisme de verrouillage défaillant. La réponse la plus sûre consiste à sécuriser l"équipement, à identifier la cause et à suivre une procédure de retrait approuvée.
Si la goupille reste coincée ou si le joint peut encore supporter une charge, arrêtez-vous plutôt que de le forcer. Inspectez la goupille et le trou de réception après le retrait et choisissez un remplacement en fonction des dimensions vérifiées, des propriétés des matériaux, des exigences de verrouillage et des capacités de charge.
Pour des options de remplacement appropriées, explorez la gamme de broches à dégagement rapide INGKS.
Les causes courantes incluent la corrosion, la saleté, le chargement latéral, le désalignement, les dommages de surface et un mécanisme de verrouillage interne défectueux.
Arrêtez et sécurisez l"équipement, contrôlez toute charge, inspectez la goupille et suivez la procédure de retrait du fabricant. Ne forcez pas une goupille hors d’un joint instable ou chargé.
Un produit pénétrant approuvé peut contribuer à lutter contre la corrosion accessible s"il est compatible avec l"assemblage. Il ne réparera pas une goupille tordue ou un mécanisme de verrouillage défaillant.
Pas comme étape de dépannage générale. La chaleur et le perçage peuvent endommager l"équipement ou compromettre l"intégrité structurelle. L"enlèvement destructif nécessite une personne qualifiée et une procédure approuvée.
Inspectez et nettoyez régulièrement la goupille, utilisez uniquement des produits d"entretien approuvés, vérifiez l"alignement, évitez la surcharge et remplacez les goupilles endommagées. Un collage répété peut indiquer un ajustement incorrect ou des spécifications inappropriées.
