La transition d"un modèle CAO vers un composant métallique physique à haute tolérance sans compromettre l"intégrité structurelle ou la rentabilité de l"unité constitue le principal goulot d"étranglement dans le développement de matériel et la mise à l"échelle industrielle. Équilibrer les exigences de précision, les contraintes matérielles et les délais de livraison présente un défi complexe pour les équipes d’ingénierie et d’approvisionnement. Choisir le mauvais processus de fabrication ou un fournisseur non vérifié entraîne souvent des retards aggravés, des lancements de produits retardés et de graves vulnérabilités de la chaîne d"approvisionnement.
Pour relever ces défis, les entreprises ont besoin d'un cadre d'évaluation structuré pour la fabrication de pièces métalliques . Un approvisionnement réussi nécessite d'aligner les exigences géométriques et fonctionnelles spécifiques de la pièce avec la méthodologie de fabrication correcte et un partenaire de production rigoureusement sélectionné. Ce guide explore les critères essentiels pour évaluer les processus, sélectionner les partenaires et exécuter des stratégies d'approvisionnement efficaces pour garantir une production de composants fiable.
Le processus dicte l'économie de l'unité : le choix entre l'usinage CNC, la fabrication de tôles, l'extrusion et le moulage modifie fondamentalement les coûts d'outillage, les délais de livraison et l'évolutivité.
Les tolérances entraînent des coûts : la surspécification des tolérances et des états de surface augmente de façon exponentielle le temps d'usinage et les taux de rebut ; l'application de la conception pour la fabricabilité (DFM) est essentielle pour le contrôle des coûts.
Les capacités des fournisseurs varient considérablement : l'évaluation d'un partenaire nécessite de regarder au-delà des listes d'équipements pour évaluer les systèmes de gestion de la qualité (QMS), la traçabilité des matériaux et les certifications spécifiques à l'industrie (par exemple, ISO 9001, AS9100).
Les modèles d'approvisionnement évoluent : les équipes d'approvisionnement doivent mettre en balance le contrôle localisé des fabricants traditionnels avec la vitesse et la capacité des plateformes numériques de fabrication en tant que service (MaaS).
Table des matières
Faire correspondre les propriétés des matériaux à l’environnement d’application est la première étape d’une réalisation réussie d’une pièce. Les ingénieurs doivent évaluer la limite d"élasticité, la conductivité thermique et la résistance à la corrosion par rapport aux exigences opérationnelles du composant. La sélection du mauvais alliage peut entraîner une défaillance prématurée sur le terrain ou une usure excessive des outils de coupe pendant la production. Vous devez tenir compte des facteurs environnementaux spécifiques auxquels la pièce sera confrontée, tels qu"une exposition continue à l"eau salée, des environnements à fortes vibrations ou des fluctuations de température extrêmes.
La comparaison des alliages courants est essentielle pour équilibrer les performances et la fabricabilité. L"aluminium 6061 offre une excellente usinabilité et une résistance modérée, ce qui en fait un incontournable pour les supports et boîtiers à usage général. L"aluminium 7075 offre une résistance supérieure pour les applications aérospatiales mais est plus difficile à usiner et à souder. L"acier inoxydable 304 est standard pour la résistance générale à la corrosion, tandis que l"acier 316 est préféré pour les environnements marins ou chimiques difficiles en raison de sa teneur en molybdène. Le titane offre un rapport résistance/poids exceptionnel mais augmente considérablement les coûts des matières premières et les difficultés d"usinage, nécessitant un outillage spécialisé et des configurations rigides.
Matériel | Propriétés clés | Applications courantes | Usinabilité |
|---|---|---|---|
Aluminium 6061 | Bonne résistance, soudable, très résistant à la corrosion | Composants structurels généraux, pièces automobiles | Excellent |
Aluminium 7075 | Rapport résistance/poids élevé, résistance élevée à la fatigue | Cadres aérospatiaux, engrenages à fortes contraintes | Équitable |
Acier inoxydable 304 | Excellente formabilité, bonne résistance à la corrosion | Équipement de transformation des aliments, appareils grand public | Bien |
Acier inoxydable 316 | Résistance supérieure à la corrosion (chlorures/acides) | Quincaillerie marine, réservoirs de traitement chimique | Équitable |
Titane (Ti-6Al-4V) | Rapport résistance/poids exceptionnel, biocompatible | Implants médicaux, turbines aérospatiales | Médiocre (nécessite des configurations rigides) |
La sélection du facteur de forme correct de la matière première de départ minimise le temps d"usinage initial et le gaspillage de matière. Commencer avec des billettes métalliques, des tôles, des barres, des extrusions, des tubes ou des fils dépend entièrement de la géométrie finale de la pièce. L’utilisation d’une extrusion de forme proche du filet ou d’une barre correctement dimensionnée réduit le volume de matériau à retirer. Si vous avez besoin d"un long support en forme de L, l"usiner à partir d"une billette rectangulaire solide gaspille une énorme quantité de matériau et de temps machine. Commencer avec un profil extrudé en forme de L et simplement usiner les modèles de trous et les découpes spécifiques est beaucoup plus efficace.
L"établissement de tolérances de base basées sur les exigences fonctionnelles plutôt que sur les paramètres CAO par défaut évite une inflation inutile des coûts. Les tolérances strictes par défaut appliquées à l"échelle mondiale à une pièce obligent les fabricants à utiliser des vitesses d"avance plus lentes, des changements d"outils plus fréquents et des inspections manuelles continues. Les ingénieurs doivent appliquer des tolérances strictes uniquement aux surfaces de contact critiques, aux ajustements de roulements ou aux caractéristiques fonctionnelles, autorisant des tolérances plus souples sur les dimensions non critiques telles que les profils cosmétiques extérieurs ou les trous de dégagement.
Le dimensionnement et le tolérancement géométriques (GD&T) jouent un rôle essentiel dans la communication exacte de l"intention de conception au fabricant. En définissant clairement les références, la concentricité, la planéité et la position réelle, GD&T élimine toute ambiguïté. Au lieu de simplement donner une tolérance plus/moins sur le diamètre d"un trou, GD&T spécifie exactement comment ce trou est lié au reste de la pièce. Cette communication précise évite les erreurs d"interprétation dans l"atelier, réduisant ainsi les taux de rejet et garantissant le bon fonctionnement des pièces finales au sein de l"assemblage. Un machiniste peut consulter une légende GD&T appropriée et savoir immédiatement quelles surfaces doivent être usinées dans la même configuration pour maintenir la concentricité.
Le volume de production requis dicte la méthode de fabrication viable. Le prototypage et la production en faible volume favorisent les processus avec de faibles coûts d"outillage initiaux, même si le coût unitaire est plus élevé. Des processus tels que le fraisage CNC 3 axes ou la découpe laser ne nécessitent pratiquement aucun outillage personnalisé, ce qui les rend parfaits pour les phases de conception itératives où la géométrie de la pièce pourrait changer la semaine prochaine.
À l’inverse, la production en grand volume justifie des investissements initiaux importants en outillage pour atteindre des coûts unitaires minimes sur le long terme. Comprendre les seuils de rentabilité est nécessaire pour augmenter la production. La transition de méthodes à faible volume comme l"usinage CNC de base vers des méthodes à haut volume telles que l"emboutissage ou le moulage sous pression devient financièrement nécessaire à mesure que les quantités augmentent. L"analyse de ces seuils garantit que les équipes d"approvisionnement sélectionnent le processus le plus économique pour le volume de cycle de vie projeté du produit. Si vous fabriquez dix mille unités par an, usiner chacune d’elles à partir d’un bloc solide est rarement la bonne voie.

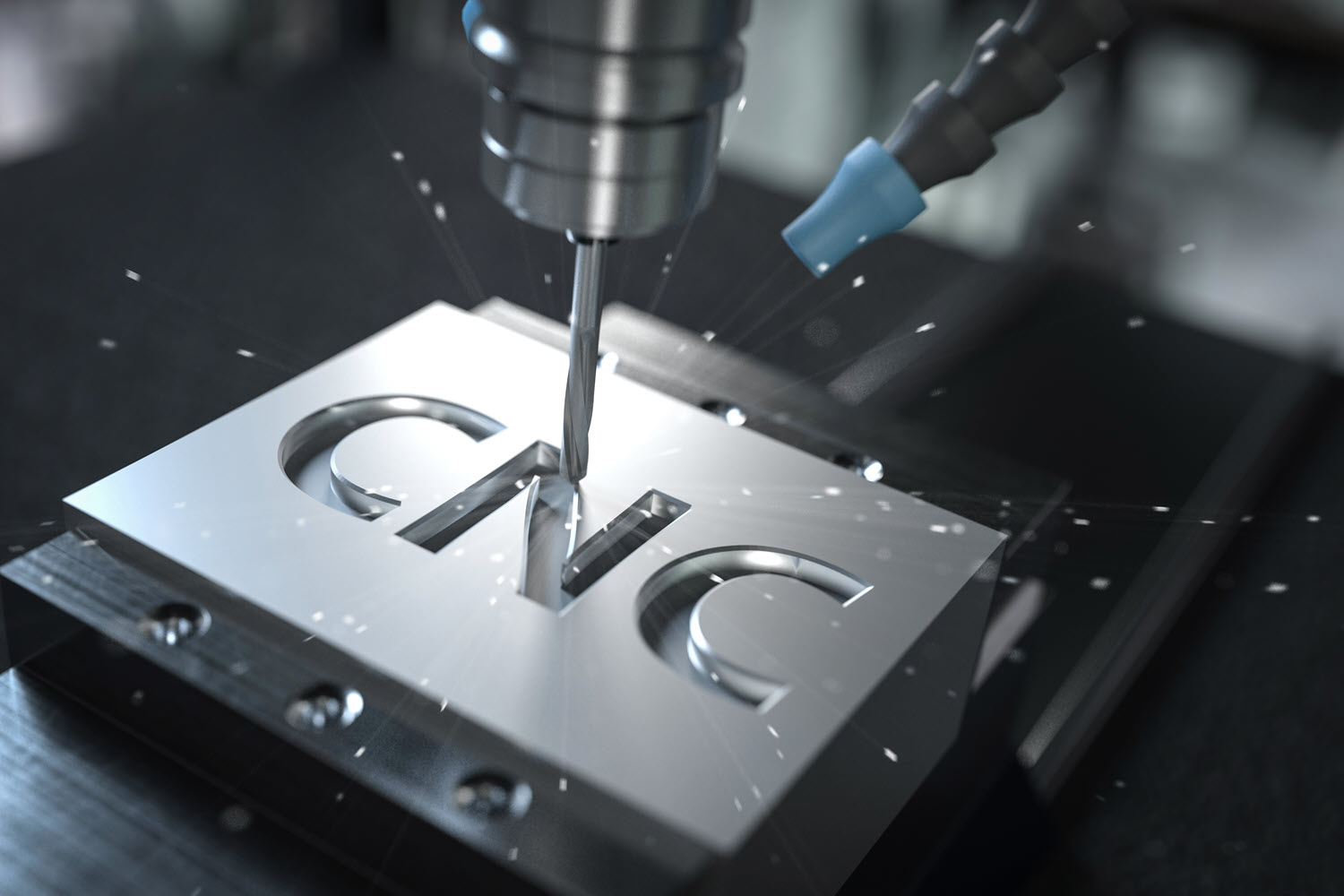

L"usinage CNC est la norme pour produire des géométries complexes et des tolérances serrées. Le fraisage 3 axes convient aux pièces planes plus simples où les caractéristiques sont accessibles depuis une seule direction. Les machines à 4 et 5 axes peuvent articuler l"outil de coupe ou la pièce pour usiner des composants complexes et multifaces dans une seule configuration. Cela réduit le besoin pour un opérateur de retourner et de refixer manuellement la pièce, ce qui est une source courante d"erreurs d"empilement de tolérances. Le tournage CNC est utilisé pour les pièces cylindriques, faisant tourner la pièce contre un outil de coupe stationnaire pour créer des arbres, des bagues et des fixations personnalisées.
Les principaux compromis dans l"usinage CNC impliquent une haute précision et une excellente finition de surface par rapport à des coûts unitaires plus élevés et au gaspillage de matériaux. Puisqu’il s’agit d’un processus soustractif partant d’une billette de métal solide, un pourcentage important de la matière première est usiné sous forme de copeaux. Cela rend l"usinage CNC idéal pour les volumes faibles à moyens ou les pièces très complexes où l"outillage pour d"autres méthodes est prohibitif. C"est également la méthode de prédilection pour les opérations secondaires sur les pièces coulées ou extrudées, ajoutant les caractéristiques finales de haute précision que ces processus primaires ne peuvent pas obtenir.
La fabrication de tôles consiste à couper, plier et assembler des feuilles de métal plates en composants fonctionnels. Les processus comprennent la découpe au laser, la découpe au jet d"eau, le poinçonnage, le pliage via des presses plieuses et le soudage. Cette méthodologie est très efficace pour créer des boîtiers, des supports, des panneaux et des châssis structurels. La découpe laser fournit des profils 2D rapides et précis, tandis que les presses plieuses CNC plient ces profils en structures 3D rigides.
L’évolutivité du travail de tôlerie est excellente tant pour le prototypage que pour la production. Cependant, il présente des limites en termes d’épaisseur de paroi et de création de caractéristiques internes complexes. Les pièces doivent être conçues avec une épaisseur de paroi uniforme et des rayons de courbure standard pour garantir la fabricabilité et l"intégrité structurelle. Si une conception nécessite des épaisseurs de paroi variables ou des contours 3D complexes, la tôle n"est pas le bon choix. Vous devez également tenir compte du retour élastique pendant le processus de pliage, ce qui nécessite des ajustements d"outillage spécifiques en fonction du type et de l"épaisseur du matériau.
L"extrusion de métal consiste à pousser des billettes de métal chauffées à travers une filière façonnée pour produire des profils de section transversale continus et uniformes. Ce processus est largement utilisé pour créer des rails structurels, des dissipateurs thermiques, des charpentes et des éléments architecturaux personnalisés. L"aluminium est le matériau le plus couramment utilisé pour l"extrusion en raison de sa malléabilité et de ses excellentes propriétés thermiques. Le processus permet de créer des sections complexes avec des cavités internes, qui seraient impossibles à usiner à partir d"un matériau solide.
Le profil économique de l’extrusion se caractérise par des coûts d’outillage initiaux modérés pour la filière personnalisée, équilibrés par de faibles coûts d’exécution et une production rapide et reproductible pour les pièces linéaires. Une fois le profilé extrudé, il peut être coupé à longueur et soumis à un usinage CNC secondaire pour ajouter des caractéristiques spécifiques telles que des trous taraudés, des fentes de montage ou des surfaces de contact précises. Cette approche hybride (extrusion de la forme globale et usinage des détails) constitue un moyen très efficace de produire des composants linéaires complexes.
Le moulage et le forgeage sont utilisés lorsque l"intégrité structurelle, un flux de grains spécifique ou des volumes massifs sont requis. Le moulage de précision est idéal pour les pièces complexes, de forme presque nette, avec une excellente finition de surface, souvent utilisées pour les aubes de turbine ou les collecteurs complexes. Le moulage sous pression force le métal en fusion dans une cavité de moule sous haute pression, ce qui le rend parfait pour les pièces non ferreuses complexes et volumineuses comme les blocs moteurs ou les boîtiers de télécommunications. Le forgeage façonne le métal en utilisant des forces de compression localisées, en alignant la structure des grains pour maximiser la résistance des pièces. C"est pourquoi il est utilisé pour les composants porteurs critiques tels que les bras de suspension automobile.
Ces méthodes se caractérisent par des coûts d’outillage initiaux élevés et des délais plus longs pour la création de moules ou de matrices. Les matrices doivent être usinées à partir d"acier à outils trempé pour résister aux contraintes thermiques et mécaniques du processus. Cependant, ils contrastent avec des coûts unitaires à long terme exceptionnellement bas et un gaspillage de matériaux minimal, ce qui en fait le choix privilégié pour la production de masse. Une fois l’outillage validé, les pièces peuvent être produites à raison de centaines ou de milliers par jour.
L"usinage par électroérosion (électroérosion à fil et à enfonçage) est utilisé pour usiner des matériaux conducteurs extrêmement durs avec une précision microscopique. L"EDM utilise des étincelles électriques pour éroder le matériau sans appliquer de force mécanique, ce qui le rend idéal pour les éléments délicats, les coins internes pointus et les aciers à outils trempés. Puisqu"il n"y a pas de force de coupe, vous n"avez pas à vous soucier de la déviation de l"outil ou de la déformation de la pièce, ce qui permet de créer des structures incroyablement fragiles ou des fentes profondes et étroites qu"une fraise standard ne pourrait jamais atteindre.
La découpe laser de tubes rotatifs offre un traitement rapide des cadres structurels, des fermes et des profils tubulaires complexes. Cette technologie découpe avec précision des trous, des fentes et des géométries d"extrémité complexes dans des tubes ronds, carrés ou rectangulaires, réduisant ainsi considérablement la disposition manuelle et le temps de découpe des assemblages structurels. Au lieu de coller manuellement les extrémités des tubes pour les assembler pour le soudage, un laser à tubes peut couper des joints parfaitement imbriqués en quelques secondes, réduisant ainsi considérablement le temps d"assemblage et de soudage dans l"atelier.
La fabrication additive métallique, y compris le frittage laser direct des métaux (DMLS) et le jet de liant, fabrique des pièces couche par couche. Ce processus est viable pour les géométries internes très complexes, l"allègement grâce à la conception générative et le prototypage rapide de pièces qui seraient impossibles à usiner de manière conventionnelle. Il permet aux ingénieurs de consolider des assemblages en plusieurs parties en un seul composant imprimé, éliminant ainsi le temps d"assemblage et les points de défaillance potentiels.
Les limitations actuelles incluent des vitesses de production lentes, des coûts de matériaux élevés et des finitions de surface plus rugueuses par rapport à l"usinage CNC. De plus, les pièces métalliques imprimées en 3D nécessitent souvent des opérations d"usinage secondaires pour atteindre des tolérances critiques sur les surfaces de contact. Les pièces doivent également être soigneusement retirées de la plaque de construction et les structures de support doivent être usinées ou meulées. Les contraintes thermiques accumulées pendant le processus d"impression nécessitent souvent un traitement thermique après impression pour éviter la déformation.
Le passage de tolérances standard à des tolérances strictes augmente de façon exponentielle les coûts de fabrication. Atteindre des tolérances plus strictes nécessite un outillage spécialisé, des vitesses d"avance plus lentes, plusieurs passes de finition et une inspection rigoureuse sur MMT. Cela augmente le temps machine et augmente le risque de pièces mises au rebut. Lorsque vous spécifiez une tolérance de +/- 0,001 pouce, le machiniste doit tenir compte de l"usure de l"outil, de la dilatation thermique de la machine et du soulagement des contraintes du matériau pendant la coupe. Ils devront peut-être ébaucher la pièce, la laisser reposer pour soulager le stress, puis revenir pour une dernière passe de finition. Tout cela ajoute des heures au cycle de production.
L’optimisation du rendement des matières premières réduit considérablement les dépenses globales. Pour la tôlerie, les algorithmes d"imbrication organisent les mises à plat pour maximiser l"utilisation des tôles et minimiser les chutes. Un bon logiciel d"imbrication peut augmenter l"utilisation des matériaux de 60 % à plus de 85 %, ce qui se traduit directement par une réduction des coûts de matériaux par pièce. Pour l"usinage CNC, le dimensionnement des blocs de billettes au plus près des dimensions finales de la pièce minimise l"enlèvement excessif de matière, ce qui permet d"économiser à la fois les coûts de matériaux et le temps d"usinage. L’achat de matières premières de taille personnalisée peut entraîner un coût initial par livre plus élevé, mais les économies de temps machine dépassent souvent le prix du matériau.
L"évaluation des méthodes d"assemblage est un élément essentiel de la conception pour l"assemblage (DFA). Les méthodes d"assemblage permanentes telles que le soudage ou le brasage offrent une résistance élevée mais nécessitent une main-d"œuvre qualifiée, des accessoires spécialisés et une finition après soudage pour éliminer les éclaboussures ou meuler les joints à plat. La fixation mécanique par fixations filetées, rivets ou écrous auto-sertisants PEM offre une modularité et un assemblage plus facile, permettant le démontage des pièces pour la maintenance.
La planification préalable de l"insertion du matériel pendant la phase de conception réduit les erreurs de travail et d"assemblage après le traitement. La conception de pièces pour accepter des écrous ou des entretoises PEM standard rationalise le processus d"assemblage et garantit des connexions répétables et sécurisées. Au lieu de percer des dizaines de trous dans une pièce en tôle fine, ce qui entraîne souvent des filetages dénudés, le pressage d"écrous auto-serrants permet d"obtenir des filetages robustes et porteurs en une fraction du temps.
Les exigences de post-traitement telles que l"anodisation, le revêtement en poudre, le placage, le sablage aux billes et le traitement thermique ont un impact à la fois sur les coûts financiers et sur les délais de livraison. Ces opérations nécessitent souvent de sous-traiter à des installations de finition spécialisées, ce qui ajoute du temps de transit et de la complexité logistique. Chaque fois qu"une pièce quitte l"usine de fabrication principale, vous ajoutez des jours au délai de livraison et introduisez de nouveaux risques de dommages pendant le transport.
Les ingénieurs doivent spécifier les finitions uniquement lorsque cela est fonctionnellement ou esthétiquement nécessaire. La sur-spécification des finitions cosmétiques sur les composants internes non visibles ajoute des coûts inutiles sans améliorer les performances des pièces. Si un support est enfoui profondément à l"intérieur du châssis d"une machine, un simple revêtement d"iridite transparent pour une résistance de base à la corrosion est suffisant ; il n’a pas besoin d’une finition anodisée dure impeccable et masquée cosmétiquement.
La mise en œuvre de stratégies DFM exploitables réduit le gaspillage et réduit les coûts. Concevoir des pièces en tenant compte du processus de fabrication est le moyen le plus efficace de contrôler la rentabilité des unités. Les principes clés comprennent :
Standardisation des tailles de trous pour minimiser les changements d"outils lors de l"usinage CNC.
Éviter les poches profondes qui nécessitent des fraises spécialisées à longue portée, sujettes au broutage et à la déviation.
Minimiser les configurations en concevant des fonctionnalités accessibles à partir d"un seul axe, permettant d"usiner la pièce en une seule opération.
Ajout de rayons internes aux poches qui correspondent aux diamètres d"outils standard, permettant aux machinistes d"utiliser des outils plus grands et de coupe plus rapide au lieu de choisir des coins serrés avec de minuscules fraises en bout.
Concevoir des pièces en tôle avec des rayons de courbure constants sur toutes les brides pour éviter à l"opérateur d"avoir à changer l"outillage de la presse plieuse à mi-course.
Travailler avec des ateliers d"usinage traditionnels offre les avantages de relations directes, d"une surveillance localisée et d"un support d"ingénierie collaboratif. Ces partenariats sont très précieux pour les projets spécialisés, itératifs ou complexes où une communication directe avec le machiniste peut résoudre rapidement les défis de fabrication. Vous pouvez parcourir l"atelier, examiner l"inspection du premier article en personne et apporter des ajustements en temps réel à la conception en fonction des commentaires du machiniste.
Les inconvénients potentiels incluent une capacité limitée, des processus de devis plus lents et des risques localisés dans la chaîne d’approvisionnement. Les magasins traditionnels peuvent ne pas avoir la taille nécessaire pour gérer des pics soudains de volume ou les divers équipements nécessaires aux assemblages multi-processus. Si la machine 5 axes principale d"un atelier local tombe en panne pour maintenance, l"ensemble de votre calendrier de production peut être retardé.
Les réseaux de fabrication numérique et les plateformes de fabrication en tant que service (MaaS) offrent des devis CAO instantanés, une capacité distribuée et un approvisionnement rationalisé. Ces plates-formes acheminent les commandes vers un réseau mondial de fournisseurs agréés, offrant une vaste capacité et des délais d"exécution rapides. Vous téléchargez un fichier STEP, sélectionnez votre matériel et terminez, et recevez un devis en quelques secondes.
Les compromis impliquent d"équilibrer la vitesse et la commodité avec d"éventuelles incohérences de qualité entre les différents nœuds du réseau. Alors que les plateformes gèrent la relation avec les fournisseurs, les acheteurs ont souvent une communication moins directe avec le véritable machiniste sur le terrain, ce qui peut compliquer les projets complexes et hautement personnalisés. Si une pièce nécessite une configuration très spécifique et non standard, la communiquer via un portail numérique est souvent moins efficace qu"une conversation directe avec le chef d"atelier.
Modèle d"approvisionnement | Principaux avantages | Inconvénients principaux | Meilleur cas d"utilisation |
|---|---|---|---|
Ateliers d"usinage traditionnels | Communication directe, DFM collaboratif, haute responsabilité | Cotation plus lente, capacité limitée, risque localisé | Conceptions complexes et itératives nécessitant une étroite collaboration technique |
Plateformes numériques (MaaS) | Devis instantané, capacité évolutive massive, délai d’exécution rapide | Communication moins directe au niveau de l"atelier, variabilité potentielle des nœuds | Pièces standardisées, prototypage rapide, pics de volume soudains |
L"évaluation du système de gestion de la qualité (QMS) d"un fournisseur est obligatoire. Les critères clés incluent les rapports d"inspection du premier article (FAI), les rapports d"essais de matériaux (MTR) pour la traçabilité et les capacités internes de CMM (machine à mesurer de coordonnées) pour vérifier les géométries complexes. Un atelier sans MMT ne peut pas vérifier de manière fiable des tolérances géométriques serrées sur des surfaces 3D complexes.
La cartographie des certifications requises pour des secteurs spécifiques garantit la conformité. La fabrication générale nécessite généralement la norme ISO 9001, qui démontre un engagement de base envers les processus de qualité. L"aérospatiale exige l"AS9100, qui comprend des exigences strictes en matière de traçabilité et de gestion des risques. La fabrication de dispositifs médicaux nécessite la norme ISO 13485, axée sur la sécurité des produits et la conformité réglementaire. Les contrats de défense nécessitent la conformité ITAR pour garantir que les données techniques sensibles sont traitées en toute sécurité par le personnel basé aux États-Unis.
Le risque de matières premières de qualité inférieure ou contrefaites peut compromettre l’intégrité des pièces et conduire à des pannes catastrophiques. Les équipes d"approvisionnement doivent appliquer des exigences strictes en matière de documentation et de traçabilité de la part du fournisseur. La demande de certificats d"usine et de rapports d"essais de matériaux garantit que la composition chimique et les propriétés mécaniques de la matière première répondent aux normes spécifiées. Si vous construisez un élément structurel porteur, vous devez avoir la certitude absolue que l"aluminium utilisé est bien du 7075-T6 et non un substitut moins cher et plus faible.
Les goulots d"étranglement courants dans la fabrication métallique sur mesure incluent la création d"outillage, les pénuries de matières premières et les étapes de finition externalisées. Les retards d’outillage pour le moulage ou l’extrusion peuvent repousser les délais du projet de plusieurs semaines, voire mois. Si la conception initiale de la matrice nécessite une modification après le premier tir d"essai, l"ensemble du calendrier de production est modifié.
Les stratégies d"atténuation incluent des composants critiques à double source pour éviter les points de défaillance uniques. L"établissement d"accords de niveau de service (SLA) clairs pour la livraison et le maintien d"un stock tampon pour les pièces à long délai de livraison contribuent à stabiliser la chaîne d"approvisionnement. Pour les pièces moulées critiques, il est souvent judicieux de faire appel à un fournisseur secondaire capable d"usiner CNC les pièces à partir de billettes en cas d"urgence, même si le coût unitaire est plus élevé.
Le partage de fichiers CAO propriétaires présente des risques de sécurité importants. Les transferts de fichiers non sécurisés ou les fournisseurs non approuvés peuvent conduire au vol de propriété intellectuelle. Lorsque vous envoyez un fichier CAO natif, vous envoyez l"ADN complet de votre produit.
Les protocoles de protection de la propriété intellectuelle doivent inclure des accords de non-divulgation (NDA) solides signés avant le partage de données. L’utilisation de protocoles de transfert de fichiers sécurisés et un contrôle minutieux des normes de cybersécurité des plateformes numériques et des fournisseurs traditionnels sont des étapes essentielles pour protéger les conceptions propriétaires. Assurez-vous que les fournisseurs disposent de politiques internes strictes concernant les personnes pouvant accéder aux données CAO des clients et la manière dont ces données sont stockées et finalement détruites après la production.
Une fabrication réussie de pièces métalliques nécessite d’atteindre l’intersection optimale entre la capacité du processus, l’adéquation des matériaux et la fiabilité du fournisseur. L"application d"une approche structurée garantit que les pièces répondent aux exigences fonctionnelles tout en maintenant une économie unitaire évolutive. En comprenant les contraintes de chaque méthode de fabrication et en appliquant des principes DFM rigoureux, les équipes d"ingénierie peuvent éliminer les coûts inutiles et accélérer les délais de production.
Wuxi Ingks Metal Parts se spécialise dans l'usinage CNC de précision, la fabrication de tôles et la fabrication de composants métalliques sur mesure pour des clients du monde entier. Avec des équipements de production avancés, des ingénieurs expérimentés et une gestion stricte de la qualité, la société propose des solutions fiables de prototypes et de production de masse pour une large gamme d’applications industrielles.
Pour avancer efficacement, suivez ces étapes concrètes :
Définissez le volume, la géométrie et la tolérance pour affiner le processus de fabrication primaire.
Appliquez les principes DFM et DFA pour optimiser le modèle CAO et minimiser la complexité de l"assemblage.
Filtrez les fournisseurs par certifications requises, spécialité de matériaux et capacité de production.
Exécutez un projet pilote ou une inspection du premier article (FAI) avant de vous engager dans une production à grande échelle.
Finalisez les fichiers CAO 3D (STEP/IGES), produisez des modèles plats (DXF/DWG) pour la tôle et préparez un dessin PDF 2D complet avec des légendes GD&T pour lancer une révision DFM avec les partenaires présélectionnés.
R : Cela dépend entièrement du volume et de la géométrie. La tôle est très rentable pour les pièces plates ou pliées. L"usinage CNC est idéal pour les pièces complexes de faible à moyen volume. Le moulage sous pression et l"extrusion sont les solutions les plus rentables pour la production en grand volume, malgré leurs coûts d"outillage initiaux élevés.
R : L"usinage à partir de billettes est un processus soustractif qui consiste à fraiser un bloc de métal solide jusqu"à obtenir une forme 3D complexe et finie avec une extrême précision. La fabrication de tôle manipule des feuilles de métal plates par découpe, pliage et soudage pour former des composants structurels et des enceintes.
R : Des tolérances serrées nécessitent un outillage spécialisé, des avances d"usinage plus lentes, de multiples passes de finition et une inspection rigoureuse sur MMT. Cela augmente les temps de cycle des machines et la probabilité de pièces mises au rebut, ce qui gonfle directement le coût unitaire.
R : Un FAI vérifie que le processus de production du fabricant peut produire de manière fiable des pièces qui répondent à toutes les exigences de conception et de tolérance spécifiées avant le début de la production à grande échelle, atténuant ainsi le risque de production en masse de composants défectueux.
R : Exigez de votre fournisseur qu"il fournisse des rapports d"essais de matériaux (MTR) et des certificats d"usine avec chaque lot de pièces. Ces documents vérifient la composition chimique et les propriétés mécaniques de la matière première utilisée dans vos composants.
