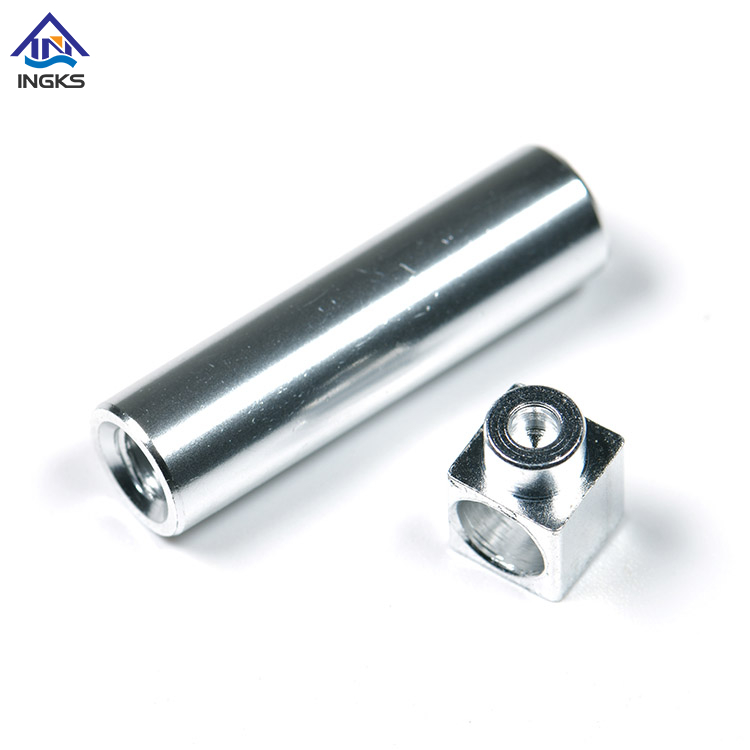

Des finitions de surface incohérentes entraînent des coûts cumulatifs qui se répercutent sur l’ensemble du processus de fabrication. Lorsqu"une pièce ne répond pas aux exigences strictes en matière de rugosité de surface, vous êtes confronté à des dépenses de traitement secondaire, à des composants rejetés et à des tolérances mécaniques compromises. Dans des secteurs à enjeux élevés comme l’aérospatiale, la fabrication de dispositifs médicaux et l’automobile de précision, une mauvaise finition peut entraîner une défaillance catastrophique de composants ou le rejet de lots valant des milliers de dollars. Le principal défi consiste à équilibrer le taux d’enlèvement de matière et les temps de cycle avec des exigences précises en matière de rugosité de surface sans accélérer l’usure des outils ni induire de dommages thermiques.
Atteindre la parfaite finition de fraisage CNC nécessite une approche systématique et à contrôle variable. S’éloigner des essais et erreurs de base signifie se concentrer sur des solutions techniques. Cela implique de maîtriser la rigidité de la machine, de sélectionner la géométrie optimale de l'outillage, d'affiner les stratégies de parcours d'outil et de s'appuyer sur des mesures vérifiables plutôt que sur une inspection visuelle. En contrôlant ces variables, vous garantissez des résultats cohérents et de haute qualité dès la sortie de la machine.
La rigidité n"est pas négociable : une finition de fraisage CNC impeccable nécessite l"élimination des vibrations à tous les niveaux : depuis la base de la machine et l"état de la broche jusqu"au maintien de la pièce, aux parallèles et au dépassement de l"outil.
La précision des paramètres plutôt que l"intuition : les finitions optimales dictent les calculs de longueur de surface spécifique (SFM) et de charge de copeaux ; le simple fait d"augmenter le régime tout en diminuant les vitesses d"avance provoque souvent un frottement et un écrouissage.
Sélection stratégique des outils : le nombre de cannelures, l"angle d"hélice, les géométries des racleurs et les revêtements spécifiques aux matériaux déterminent directement l"évacuation des copeaux et la qualité de la surface.
Vérification basée sur les données : l"inspection visuelle est insuffisante pour l"évaluation du BoFU ; un véritable contrôle qualité nécessite des tableaux de rugosité de surface et une validation au profilomètre des valeurs Ra, Rz et RMS.
Table des matières
S"appuyer sur des paramètres d"ébauche ou des tableaux génériques du fabricant pour les passes finales conduit à des textures de surface sous-optimales et à une défaillance prématurée de l"outil. L"ébauche donne la priorité à l"enlèvement de matière, tandis que la finition exige précision et intégrité de la surface. L’utilisation de mauvais paramètres entraîne souvent des arêtes rapportées, des marques de broutage et des imprécisions dimensionnelles. Vous devez calculer des vitesses et des avances spécifiques adaptées au passage final.
Pour optimiser vos paramètres, augmentez les pieds de surface par minute (SFM) de 10 à 20 % par rapport aux passes d'ébauche. Cela permet de réduire les bords accumulés et de cisailler le matériau plus proprement. Simultanément, diminuez l’avance par dent (charge de copeaux) pour réduire la hauteur des pétoncles. Cependant, maintenez un seuil minimum pour garantir que l'outil coupe réellement plutôt que de simplement frotter la surface. Le frottement génère une chaleur excessive et provoque un écrouissage. Pour la finition à grande avance, implémentez des géométries Wiper sur les fraises à plaquettes. Cela permet des vitesses d'avance nettement plus élevées sans dégrader la finition du fraisage CNC..
Évaluez le compromis entre l’augmentation du temps de cycle et l’élimination du post-traitement manuel. Des passes de finition plus lentes peuvent ajouter du temps sur la machine, mais l"élimination du polissage ou du ponçage manuel entraîne souvent des économies nettes et une pièce plus cohérente. Documentez vos paramètres réussis pour référence future.
Paramètre | Stratégie d"ébauche | Stratégie de finition |
|---|---|---|
Images de surface (SFM) | Recommandation de base du fabricant | Augmenter de 10 à 20 % pour éviter l"accumulation de bords |
Avance par dent (charge de copeaux) | Maximum admissible pour la stabilité de l"outil | Diminuer pour minimiser la hauteur des pétoncles, mais éviter de frotter |
Profondeur de coupe (radiale) | Engagement élevé (par exemple, 40 à 50 % du diamètre de l"outil) | Faible engagement (par exemple, allocation de 0,005" à 0,015") |
La sélection des outils a un impact direct sur la qualité de la surface. La transition de 2 à 3 cannelures utilisées en ébauche à 4, 5 ou plus de 7 cannelures pour la finition permet des vitesses d"avance plus élevées tout en maintenant une faible charge de copeaux. Le nombre accru d’arêtes de coupe produit une finition plus fine. Les angles d"hélice jouent également un rôle important. Utilisez des fraises à hélice élevée (45°+) pour les matériaux plus tendres comme l"aluminium afin de cisailler le matériau proprement. À l’inverse, utilisez des outils à hélice variable pour amortir les harmoniques et éviter les vibrations dans les alliages résistants.
Les revêtements doivent correspondre au matériau de la pièce à usiner. L"association des revêtements TiAlN, AlTiN ou ZrN à l"alliage spécifique réduit la friction, empêche le soudage des matériaux et prolonge la durée de vie de l"outil. Un bord tranchant et enduit se cisaille proprement, laissant une surface supérieure. Les outils non revêtus dans des matériaux collants comme l"aluminium se rayent rapidement, endommageant la pièce.
Soyez conscient des risques de mise en œuvre. L"utilisation d"un outil à grand nombre de cannelures dans des poches profondes peut entraîner un tassement et une recoupe des copeaux. Recouper les copeaux ruine instantanément la finition et peut casser l"outil. Assurez-vous toujours d’une évacuation adéquate des copeaux lorsque vous utilisez des fraises en bout à haute cannelure.
Utilisez 2 à 3 cannelures pour un dégagement maximal des copeaux lors de l"ébauche de l"aluminium.
Passez à plus de 5 cannelures pour les passes de finition en acier et en titane.
Sélectionnez des conceptions à pas variable/hélice variable pour briser la résonance harmonique.
Appliquez des revêtements ZrN sur les matériaux non ferreux pour éviter le grippage.
Appliquez des revêtements AlTiN pour les alliages à haute température afin de résister à la chaleur de coupe.
Le choix entre le fraisage en avalant et le fraisage conventionnel affecte considérablement la qualité de la surface. Le fraisage en avalant produit généralement une finition supérieure car l"épaisseur des copeaux commence au maximum et diminue jusqu"à zéro. Cela laisse une surface cisaillée plus propre et dirige les forces de coupe vers la pièce à usiner et le montage, améliorant ainsi la stabilité. Le fraisage conventionnel commence avec une épaisseur nulle, ce qui provoque un frottement de l"outil avant de mordre, ce qui génère de la chaleur et dégrade la surface.
Dans la mesure du possible, imposez le fraisage en montée pour les passes de finition. L"action de coupe réduit la génération de chaleur et minimise le frottement. Cependant, identifiez quand un fraisage conventionnel est requis. Les machines présentant un jeu excessif, des matériaux présentant une forte calamine ou un écrouissage important peuvent nécessiter un fraisage conventionnel pour empêcher l"outil de tirer dans la pièce.
Les critères de réussite pour une direction de fraisage correcte incluent une réduction notable des marques d"outils et l"élimination complète des déchirures de surface sur le bord arrière de la coupe. Une passe de fraisage en montée correctement exécutée doit laisser une texture lisse et homogène sur toute la face usinée.
Les micro-vibrations, communément appelées bavardages, sont le principal ennemi d’une finition impeccable. Tout mouvement dans la pièce, l'outil ou la machine se traduit directement par des imperfections de surface. Maximiser la rigidité sur l'ensemble de la configuration est essentiel pour obtenir une de haute qualité. finition de fraisage CNC .
Améliorez le support de pièce des étaux standards aux fixations à queue d"aronde, aux mandrins à vide ou aux mâchoires souples personnalisées pour maximiser le contact avec la surface. Assurez-vous d"utiliser correctement les parallèles au sol et les kits de serrage de haute qualité pour empêcher la déformation des pièces sous charge. Pour le maintien des outils, passez des pinces ER aux mandrins à frettage, hydrauliques ou de fraisage pour les outils de finition. Ces supports offrent une concentricité et une force de préhension supérieures. Respectez la règle stricte du rapport longueur/diamètre de 3:1 pour le dépassement de l"outil chaque fois que cela est physiquement possible afin de minimiser la déflexion.
Évaluez le retour sur investissement initial des porte-outils haut de gamme et des accessoires de serrage rigides. Bien que coûteux, ils réduisent considérablement les taux de rebut, prolongent la durée de vie des outils et garantissent une finition constante, rentabilisés au fil du temps. Une configuration rigide est la base de l’usinage de précision.
Il est essentiel de laisser la bonne quantité de matériau pour la passe de finition. Laisser trop de matière provoque une déviation et un broutage de l"outil. En laisser trop peu provoque le frottement de l’outil, générant de la chaleur et écrouissant la surface sans réellement couper. Vous devez trouver le point idéal pour votre combinaison spécifique d’outils et de matériaux.
Laissez une tolérance égale ou légèrement supérieure au rayon du bord de l"outil de finition. Ceci est généralement de 0,005" à 0,015" selon le diamètre de l"outil et le matériau. Assurez-vous que la passe d"ébauche laisse une quantité constante de matériau pour éviter des pics soudains d"engagement de l"outil. Les pointes provoquent des déflexions et des marques visibles sur la surface finale.
Mettez en œuvre des procédures de contact précises pour l’étalonnage de l’axe Z. Utilisez des hauteurs de départ de décalage négatif mineur, telles que des ajustements de -0,01 mm, lors des passes de finition ultérieures pour éviter les lignes de maintien ou de transition visibles. Cela garantit un mélange homogène entre les parcours d"outils et élimine le fait de marcher sur les parois verticales.
Type de matériau | Surépaisseur de finition recommandée (radiale) | Remarques |
|---|---|---|
Alliages d"aluminium | 0,005" - 0,010" | Nécessite des outils tranchants ; évitez de frotter pour éviter le grippage. |
Aciers au carbone | 0,010" - 0,015" | Allocation standard ; assurer une charge de copeaux constante. |
Acier inoxydable (304/316) | 0,012" - 0,020" | Doit couper sous la couche écrouie laissée par l"ébauche. |
Alliages de titane | 0,008" - 0,012" | Gestion stricte de la chaleur requise ; maintenir un engagement constant. |
La lecture totale de l’indicateur est directement corrélée à la qualité de la finition de surface. Si une fraise en bout à 4 cannelures présente un faux-rond, seules une ou deux cannelures effectuent la coupe proprement dite. Cela modifie efficacement la charge de copeaux programmée, provoquant une usure inégale et des marques de broutage visibles. Le faux-rond détruit les avantages théoriques des outils de finition à grand nombre de cannelures.
Utilisez un indicateur à cadran pour mesurer le faux-rond au niveau de la tige de l"outil. Établissez une tolérance stricte, par exemple inférieure à 0,0002" ou 5 microns, pour tous les outils de finition. Si le faux-rond dépasse cette tolérance, l"outil ou le support doit être ajusté ou remplacé. N"acceptez pas un faux-rond excessif lors des passes finales.
Nettoyez systématiquement les cônes de broche, les pinces et les porte-outils avant de charger les outils de finition. Même un petit morceau de débris peut provoquer un voile important, gâchant ainsi la passe finale. Mettre en œuvre une procédure opérationnelle standard pour le chargement des outils qui comprend l"essuyage de toutes les surfaces de contact.
Des stratégies appropriées en matière de liquide de refroidissement et d"élimination des copeaux évitent les dommages thermiques et la recoupe des copeaux. Le liquide de refroidissement par inondation est le meilleur pour le contrôle de la température dans le titane et l"acier inoxydable afin d"éviter les dommages thermiques à la finition. Il élimine les copeaux et maintient la zone de coupe stable, empêchant ainsi le matériau de durcir.
Les configurations de lubrification et de brumisation en quantité minimale sont idéales pour réduire les chocs thermiques dans les outils en carbure tout en fournissant le lubrifiant nécessaire. Ils offrent un nettoyage des copeaux très efficace sur les configurations ouvertes sans le gâchis du liquide de refroidissement. Le jet d"air à haute pression est essentiel pour la finition de poches profondes dans l"aluminium ou les aciers à outils afin d"éviter la recoupe des copeaux, qui provoque des rayures profondes.
Attention au choc thermique. L"application intermittente de liquide de refroidissement peut provoquer des micro-fractures dans les plaquettes en carbure, dégradant l"arête de coupe et la finition qui en résulte. Assurer une application continue si vous utilisez un liquide de refroidissement, ou passer entièrement au jet d"air si le choc thermique est un problème.
Le facettage sur des surfaces courbes est souvent un problème de manque de données du logiciel ou du contrôleur, et non un problème d"outillage physique. Si la machine reçoit des mouvements linéaires point à point au lieu d"arcs lisses, elle bégaie, laissant une finition à facettes. Vous devez optimiser votre sortie CAM pour qu"elle corresponde aux capacités de votre machine.
Activez l"ajustement d"arc (sorties G2/G3) au lieu des mouvements linéaires point à point (G1) dans le logiciel CAM. Ajustez la tolérance CAM et les paramètres de lissage en fonction des capacités d"anticipation du contrôleur de la machine. Optimisez les paramètres de pas pour minimiser la hauteur de feston sur les parcours d"outils de surfaçage 3D.
L’objectif est d’obtenir un mouvement fluide et continu de la machine, sans micro-bégaiements. Il en résulte une finition semblable à celle du verre sur les surfaces profilées en 3D, minimisant ainsi le besoin de finition manuelle. Vérifiez votre code G pour vous assurer que les arcs sont correctement générés.
Différents matériaux nécessitent des stratégies de finition totalement différentes. L’aluminium est sujet aux arêtes accumulées. Il nécessite des cannelures hautement polies, des arêtes de coupe tranchantes et un SFM élevé pour cisailler proprement sans souder à l"outil. L"utilisation d"outils précédemment utilisés sur l"acier entraînera une mauvaise finition sur l"aluminium.
L"acier inoxydable (304/316) est sujet à l"écrouissage. Cela nécessite une charge de copeaux décisive pour garantir que l"outil coupe plutôt que frotte, ainsi que des configurations extrêmement rigides pour éviter les vibrations. Le titane a une faible conductivité thermique, ce qui signifie que la chaleur reste dans la zone de coupe. Cela nécessite une gestion stricte de la chaleur, un SFM inférieur et des angles d’engagement des outils constants. Utilisez le fraisage trochoïdal pour l"ébauche et un contrôle strict des surépaisseurs pour la finition.
Ajustez votre approche en fonction de l"alliage spécifique. N’utilisez pas de stratégie universelle pour terminer les passes. Adaptez votre outillage, vos vitesses, vos avances et votre liquide de refroidissement au matériau disponible.
« A l"air brillant » n"est pas une spécification technique. Un véritable contrôle qualité nécessite des données vérifiables. Définissez Ra (rugosité moyenne) par rapport à Rz (profondeur moyenne de rugosité) et comprenez quand spécifier chacun en fonction de la fonction de la pièce. L"inspection visuelle est hautement subjective et sujette aux erreurs.
Utilisez des tableaux de rugosité de surface standardisés pour comparer les valeurs Ra cibles avec l"avance calculée et le rayon du nez de l"outil. Mettez en œuvre des profilomètres tactiles ou des outils de mesure optique de surface pour une assurance qualité vérifiable. Cela garantit que la pièce répond à des spécifications exactes et fournit une preuve documentée de qualité.
Lors de l"audit d"un partenaire d"usinage, exigez des rapports documentés sur la rugosité de surface, tels qu"une inspection du premier article, plutôt que de vous fier à des échantillons visuels. Les données prouvent la capacité et garantissent la cohérence entre les cycles de production.
L"obtention d"une finition de fraisage CNC cohérente nécessite un contrôle minutieux des paramètres de coupe, de la géométrie de l"outil, de la rigidité de la machine, du maintien de la pièce, de l"alimentation en liquide de refroidissement et des parcours d"outils de FAO. En vérifiant la rugosité des surfaces avec des outils de mesure professionnels au lieu de se fier uniquement à une inspection visuelle, les fabricants peuvent réduire les pièces rejetées, minimiser la finition secondaire et maintenir une qualité d"usinage constante.
Wuxi Ingks Metal Parts fournit des services d'usinage CNC de précision et de fabrication de composants métalliques personnalisés pour une large gamme d'applications industrielles. Avec des équipements de production avancés, un support technique expérimenté et un contrôle qualité strict, la société aide ses clients à atteindre des tolérances strictes, des finitions de surface fiables et une qualité constante dans les commandes de prototypes et de production.
Auditez vos parcours d"outils de finition actuels pour vous assurer que les tolérances radiales et axiales optimales sont programmées.
Inspectez régulièrement le faux-rond de la broche et du porte-outil à l’aide d’un indicateur à cadran pour maintenir des tolérances de concentricité strictes.
Investissez dans des fraises de finition spécifiques au matériau, avec un nombre de cannelures et des revêtements appropriés.
Implémentez des profilomètres tactiles dans l"atelier pour vérifier objectivement les valeurs Ra et Rz.
Mettez à jour les paramètres de votre logiciel de FAO pour utiliser l"ajustement et le lissage d"arc pour toutes les opérations de surfaçage 3D.
R : Les pièces commerciales standard nécessitent généralement un Ra de 125 µin. Les composants de précision nécessitent généralement un Ra de 63 µin. Les surfaces d"étanchéité aérospatiales et médicales exigent souvent un Ra de 32 µin ou moins, ce qui nécessite des techniques de finition spécialisées et des configurations rigides.
R : Le fraisage en montée est supérieur pour la finition. L"épaisseur des copeaux diminue jusqu"à zéro à la fin de la coupe, réduisant ainsi la génération de chaleur et le frottement. Cela laisse une surface plus propre et plus lisse et dirige les forces de coupe vers le luminaire pour une meilleure stabilité.
R : Le faux-rond provoque un engagement inégal de la flûte. Cela signifie qu"une ou deux cannelures supportent une charge de copeaux plus lourde que celle programmée, provoquant des marques de broutage visibles, une usure inégale et une mauvaise valeur Ra. Minimiser le faux-rond est essentiel pour des finitions de haute qualité.
R : Le broutage est causé par les vibrations. Les principaux coupables incluent un manque de rigidité de la machine, un dépassement excessif de l"outil, une charge de copeaux incorrecte, un maintien de pièce instable ou une résonance harmonique dans le parcours d"outil. Aborder ces facteurs éliminera le bavardage.
R : Non. L"augmentation du régime sans ajuster la vitesse d"avance entraîne un frottement de l"outil plutôt qu"une coupe. Cela génère une chaleur excessive, provoque un écrouissage et dégrade l’état de surface. Les vitesses et les avances doivent être équilibrées.
R : Laissez une marge légèrement supérieure au rayon de coupe de l"outil. Il s"agit généralement de 0,005" à 0,015". Cela garantit que l"outil mord dans le matériau plutôt que de frotter, empêchant ainsi l"écrouissage et la déflexion.
R : La taille de l"enjambement détermine la hauteur des pétoncles laissés par les fraises à boulets. Des enjambements plus petits réduisent la hauteur des pétoncles, créant une finition plus lisse. Utilisez les paramètres CAM pour calculer et minimiser cette valeur en fonction de votre Ra cible.
